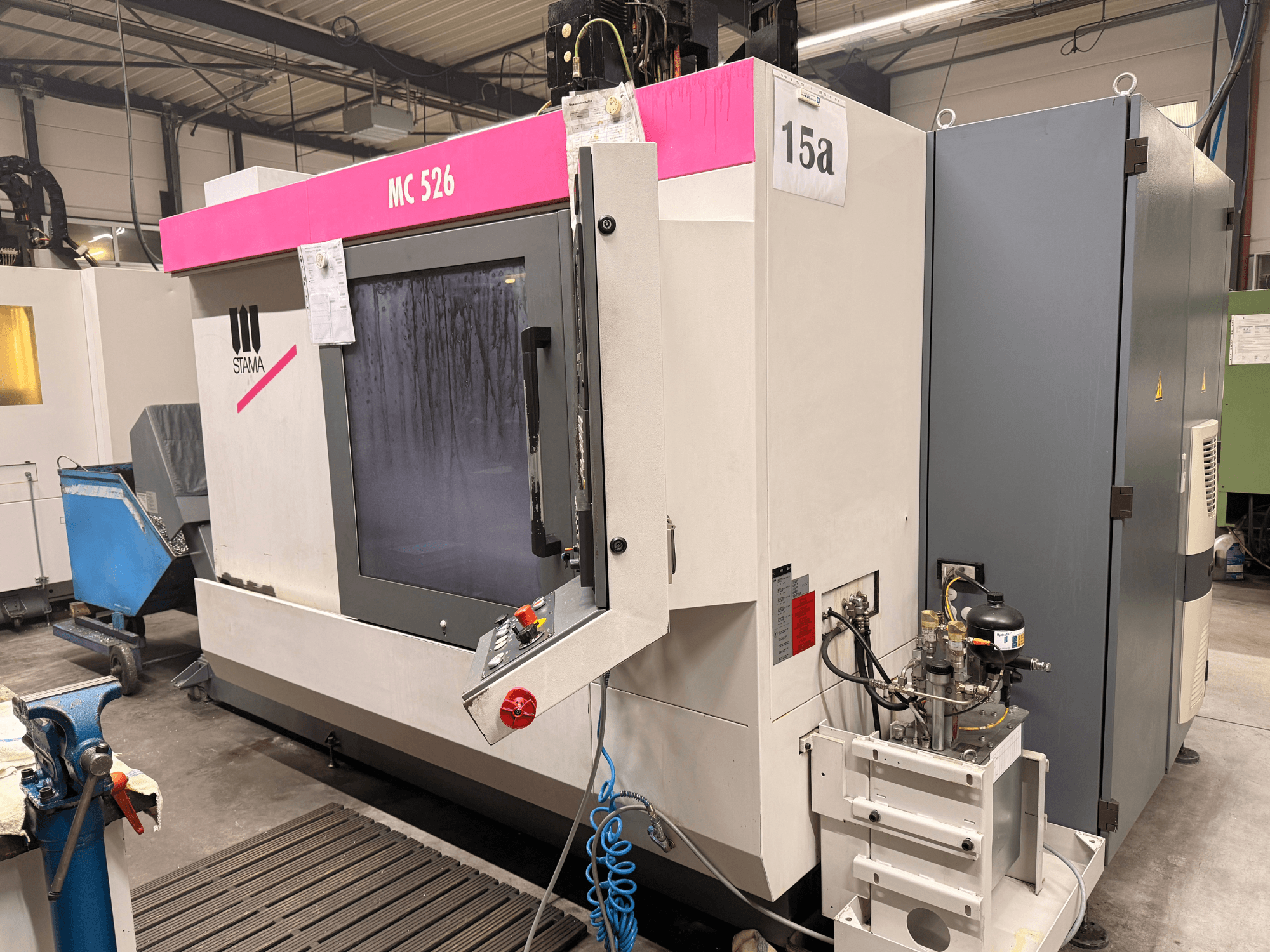

STAMA - MC526DE-MIL-STA-2008-00001

Información adicional

• Fuerza de avance en los ejes X/Y: 4.000 N

• Fuerza de avance del eje Z: 8.000 N

• Desplazamiento rápido en los ejes X/Y/Z: 60 m/min

• Velocidad de avance en los ejes X/Y/Z: 1 – 10 000 mm/min

• Dinámica de los ejes: X = 5 m/s²

• Dinámica de los ejes: Y = 8 m/s²

• Dinámica del eje Z: 12 m/s²

• Distancia entre la mesa y la punta del husillo: 350 – 710 mm

• Fuerza de sujeción de la herramienta: 7.000 N

• Diámetro del husillo: 65 mm

• Rango de par constante: hasta 3.000 rpm

• Par al 100 % del ciclo de trabajo: 30 Nm

• Par a un ciclo de trabajo del 20 %: 59 Nm

• Potencia por encima de 3.000 rpm con un ciclo de trabajo del 100 %: 9,5 kW

• Potencia por encima de 3.000 rpm con un ciclo de trabajo del 20 %: 18,5 kW

• Diámetro máximo de la herramienta (todas las posiciones ocupadas): 88 mm

• Diámetro máximo de la herramienta (posiciones adyacentes libres): 125 mm

• Norma de perno de tracción: DIN 69872-19

• Tiempo de cambio de herramienta (de viruta a viruta): aprox. 2,4 s

• Funciones de compensación de herramienta: compensación de longitud y radio

• Introducción de datos de la herramienta: a través de la estación de entrada o del menú de la pantalla del CNC

• Resolución de posicionamiento: 0,001 mm

• Máquina preparada para: Mesa fija con ranuras en T y orificios de fijación

• Máquina preparada para: Mesa giratoria NC con contrapunto

• Tipo de portaherramientas: SK40 DIN 69871 A/B

• Siemens 840D SolutionLine

• Transportador de virutas opcional

• Sistema de filtro de cinta

• Suministro interno de refrigerante a través del husillo

• Capacidad de alta presión

• Sonda Renishaw

• Sistema de extracción

• Tensión de conexión: 400 V

• Fase: 3~

• Frecuencia: 50 Hz

• Corriente nominal: 34 A

• Fusible adicional: 3 x 50 A

• Sección mínima de conexión: 25 mm²

• Marcado CE: Sí
