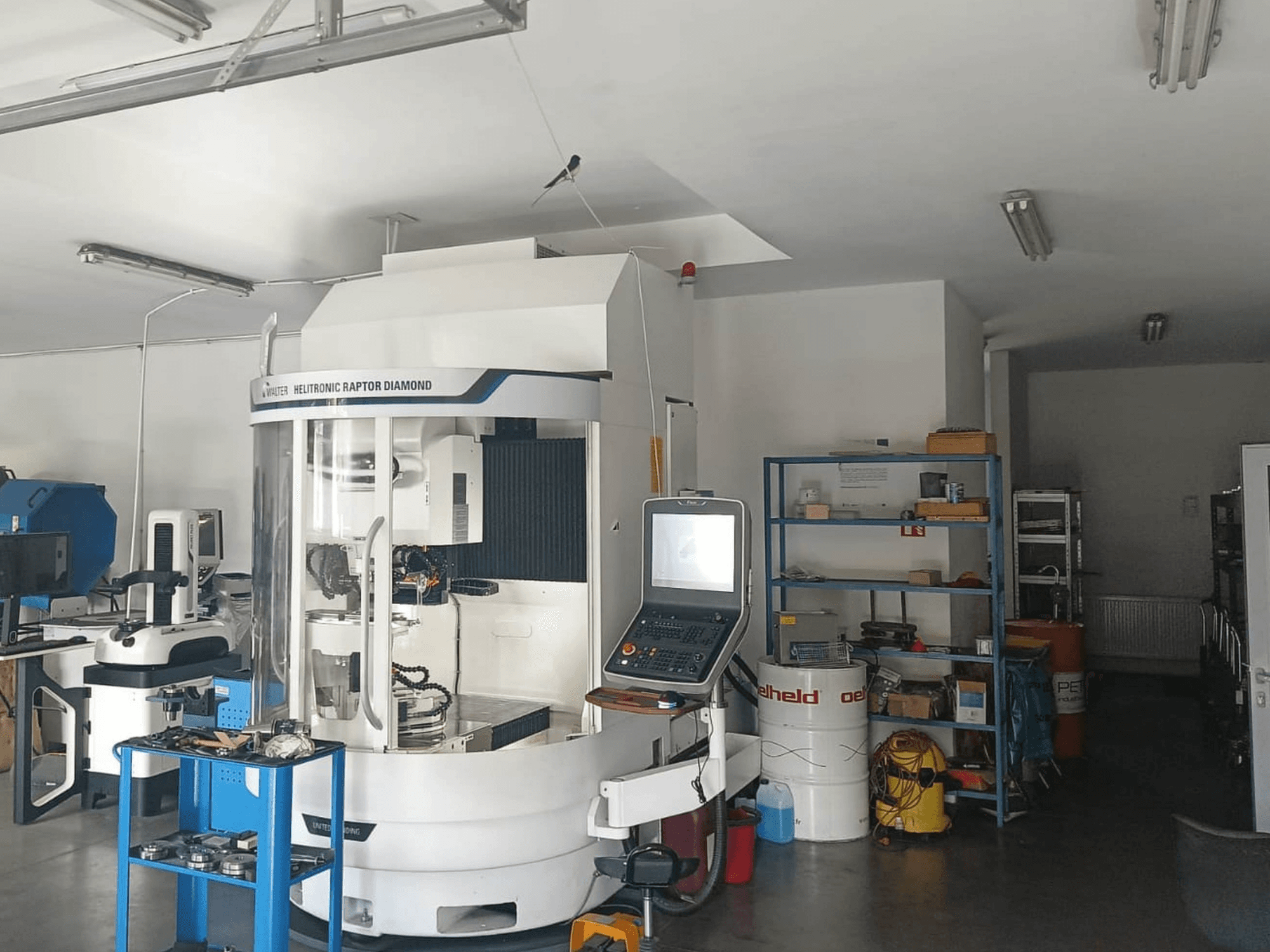

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Horas de funcionamiento: aprox. 4.371 h

• Rango de trabajo:

  • Diámetro de la herramienta: Ø3–290 mm (opcionalmente hasta Ø400 mm, dependiendo de la configuración)

  • Longitud máxima de la herramienta: 270 mm (opcional hasta 350 mm, según la configuración)

  • Peso máximo de la herramienta: 50 kg

• Ejes:

  • Número de ejes CNC: 5

  • Velocidad de los ejes lineales: hasta 15 m/min

• Husillo:

  • Diámetro máximo de la muela: Ø200 mm

  • Interfaz: HSK

  • Husillo de doble extremo con transmisión por correa

• Rectificado / Electroerosión:

  • Rectificado y electroerosión en una sola configuración

  • Para herramientas de metal duro, HSS, PCD y CBN

  • Configurable para hasta 3 electrodos y 3 muelas, o bien hasta 6 muelas

• Control / Diseño de la máquina:

  • Control CNC de WALTER / UNITED GRINDING

  • Área de trabajo cerrada con puerta protectora automática

• Opciones y características de la máquina instaladas:

  • Mesa superior

  • Escalas de vidrio

  • Eje A reforzado, hasta 750 rpm

  • Preparación para calibración automática/sonda

  • Sonda de medición de la muela

  • Sistema automático de extinción de incendios con detección de fugas

  • Compatible con TS-Remote

  • Compatibilidad con teclado

  • Sensor de fugas de aceite

  • Conexión para sistema de filtración externo

Equipamiento adicional

• Sistema automático de carga/manipulación para herramientas de vástago (cargador/manipulador automático de herramientas)

• Sistema de refrigeración del proceso

• Sistema de filtración y circulación de refrigerante/dieléctrico

• Sistema de refrigerante/dieléctrico

• Portaherramientas

• Bridas/adaptadores

• Accesorios para muelas abrasivas y electrodos

• Automatización/manipulación:

  • Cargador TOP

  • 12 palés

• Filtración/refrigeración/extracción:

  • Sistema de extracción de neblina de aceite

  • Silenciador de extracción

  • Unidad de refrigeración de aceite

  • Sistema de filtración con depósito y bomba

• Sujeción de piezas/herramientas:

  • Pinzas de sujeción de 6 a 16 mm

  • Pinzas de 16–32 mm

  • Pinzas 351 ES: 6, 8, 10, 12, 16 mm

  • 4 juegos de pinzas 351 ES

  • Pinzas: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Portapuntas automático de 6–16 mm

  • Portapuntas automático E386, 16–27 mm

  • Portapuntas hidráulico manual, diámetro 32 mm

  • Casquillo ISO 50

  • Eje ISO 50

  • 2 portador de electrodos HSK de 50 mm

  • 4 soportes para muelas HSK de 45 mm

  • Portamuelas para rectificado

  • Adaptador de medición para juego de muelas abrasivas

  • Disco de calibración HSK

  • Rodillo de calibración

• Medición:

  • Dispositivo de medición Heliset Plus

• Software/opciones/paquetes:

  • Tool Studio para PC

  • Herramientas de Tool Studio Step

  • Opción de afilado P-System a 45 grados

  • Paquete de herramientas para taladrar madera P36

  • Paquete de brocas

  • Paquete Hoger P58

• Consumibles:

  • 4 x 208 l de líquido dieléctrico
