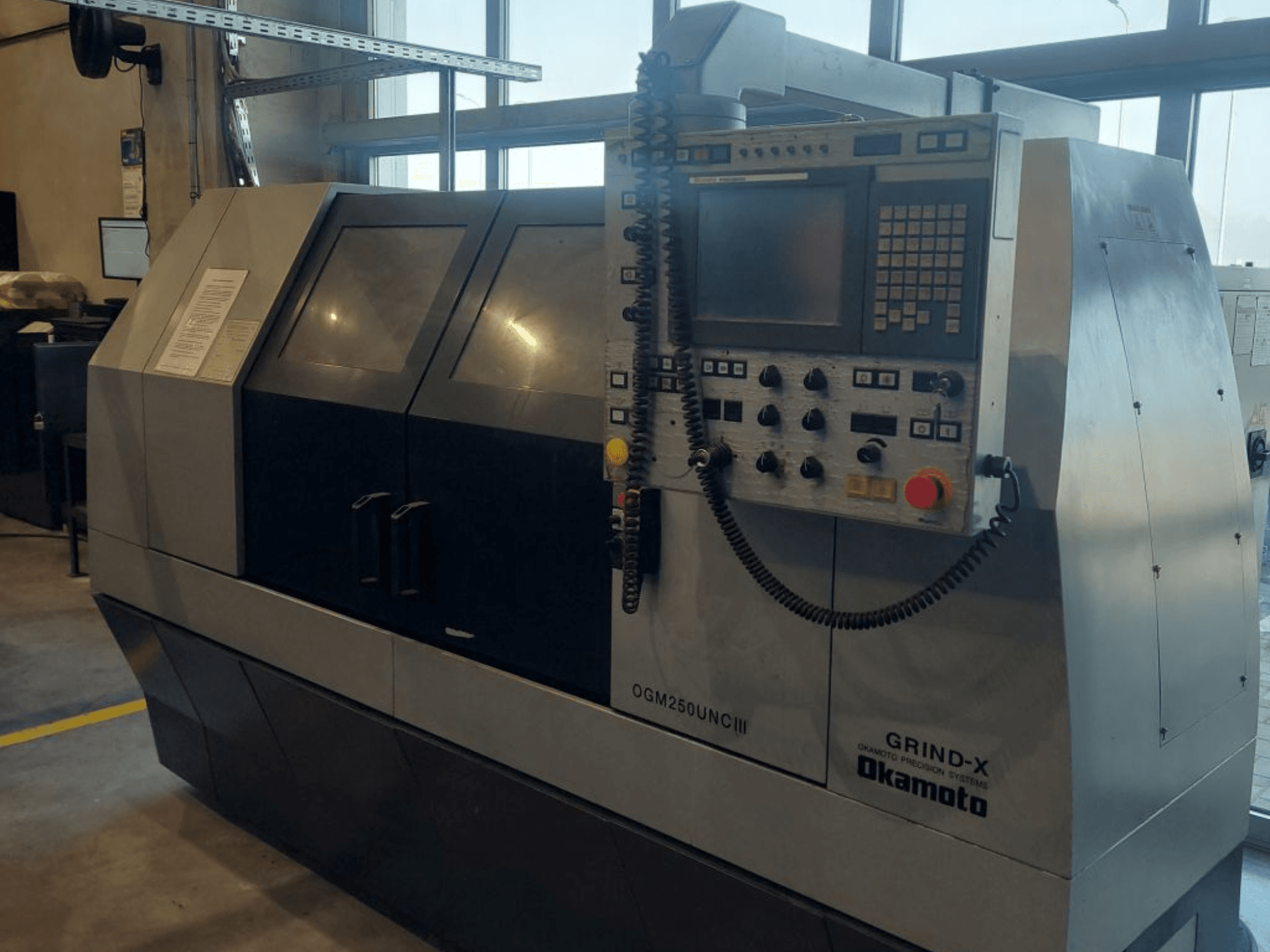

OKAMOTO - OGM 250 UNC III HR-GRI-OKA-2015-00001

Saliente sobre la mesa: 220 mm

Distancia entre centros: 500 mm

Diámetro máximo de mecanizado: 200 mm

Peso máximo de la pieza entre centros: 50 kg

Peso máximo de la pieza en el mandril: 20 kg

Dimensiones de la muela abrasiva: Ø305 × 25 × Ø127 mm

Velocidad de la muela abrasiva: 1.880–2.210 rpm

Velocidad periférica máxima: 30 m/s

Avance rápido del eje X: 4.000 mm/min

Ángulo de giro del cabezal de rectificado: ±30°

Avance rápido del eje Z: 8.000 mm/min

Incremento mínimo de entrada: 0,0001 mm

Husillo del cabezal de trabajo: husillo combinado fijo y motorizado

Conicidad del centro del cabezal de trabajo: MT n.º 3

Diámetro del orificio pasante del cabezal de trabajo: Ø18 mm

Velocidad del cabezal de trabajo: 10–500 rpm

Ángulo de giro del cabezal de trabajo: de +30° a -90°

Recorrido del husillo del contrapunto: 20 mm

Cono del centro del contrapunto: MT n.º 3

Capacidad del depósito de refrigerante: 120 litros

Capacidad del depósito de lubricante: 3 litros

Dimensiones de la máquina: 2.851 × 1.735 × 1.710 mm

Alimentación eléctrica: 200 V, 50 Hz, trifásica, de 3 hilos

Carga conectada total: 15 kVA / 10,5 kW

Corriente máxima a plena carga: 50 A

Motor de mayor potencia: 5,5 kW / 22 A

Circuito de control: CA 100 V / CC 24 V

Estado: Operativo
