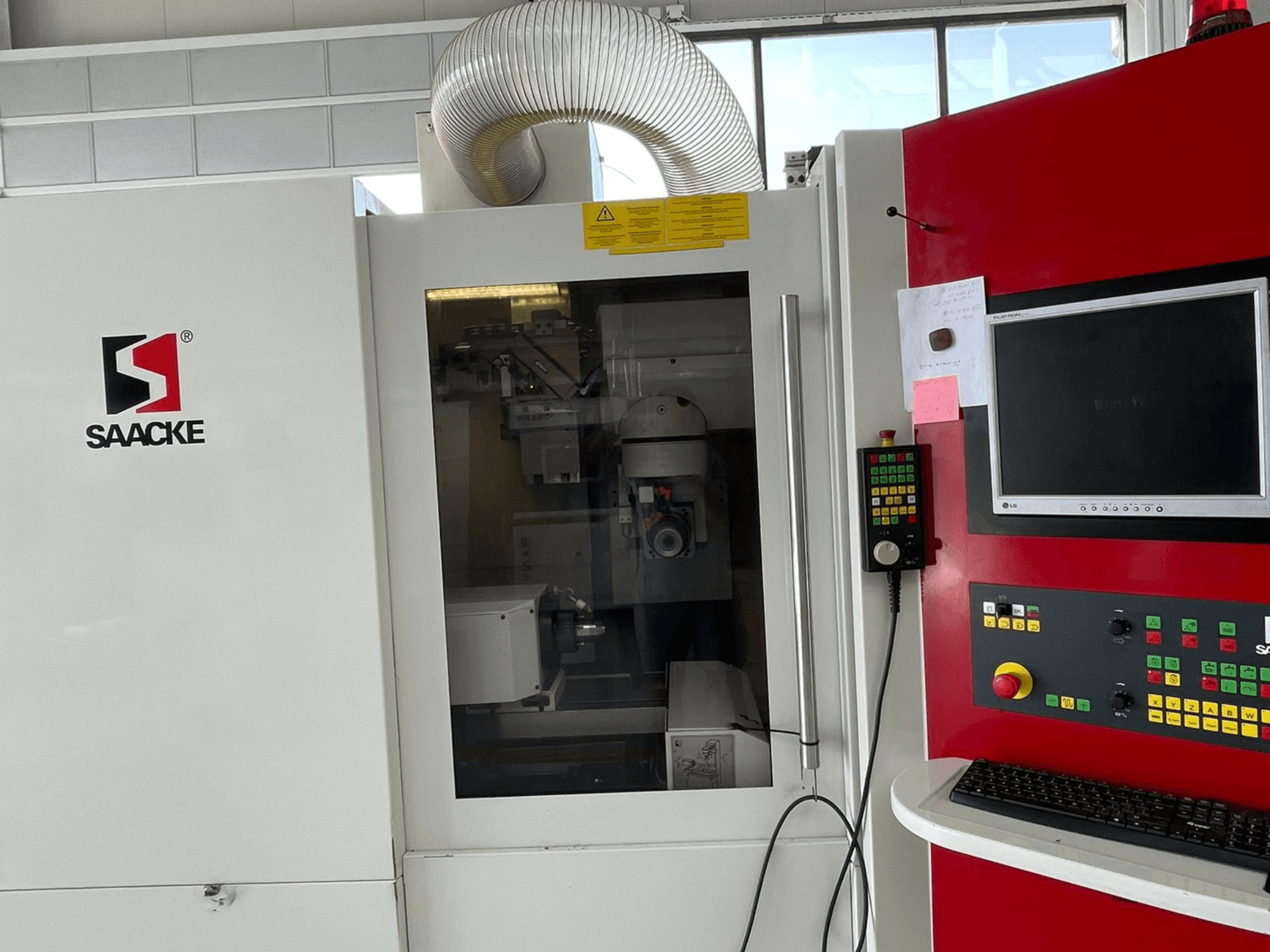

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Eje A del portapiezas: Accionamiento directo/motor de eje hueco; precisión de indexación ±15"; posibilidades de indexación 1-999; error de paso acumulado a 100 mm: 8 µm; velocidad máx. 600 rpm

• Portaherramientas: ISO 50

• Manguito de sujeción del juego del husillo: máx. 28 mm (con sujeción automática: Ø20 mm)

• Potencia nominal de accionamiento:

  • Husillo de rectificado S1-100 7,5 kW; pico: 16 kW

  • Recorrido longitudinal del eje X: 2 kW

  • Carro portapiezas eje A: 2 kW

  • Carro transversal del eje Z 2 kW

  • Altura de deslizamiento del cabezal de rectificado del eje Y: 2 kW

  • Rotación del cabezal de rectificado del eje B (mesa giratoria): 2 kW

• Sistemas de medición de posición:

  • Eje A: Sistema de medición directa

  • Ejes B, X, Y, Z: Sistema de medición indirecto

  • Resolución X/Y/Z: 0,0001 mm (0,1 µm)

  • Resolución A/B: 0,0001

• Conexión eléctrica: 20 kW / 50 A; tensión de servicio 400 V, 50 Hz; tensión de control 24 V; tensión de iluminación 230 V; fusible de reserva: alimentación separada de la red eléctrica

• Aire comprimido: 15-17 Nm³/h; presión mín./máx. 6/8 bar (600/800 kPa); calidad ≥ Clase 4 (ISO 8573-1)

• Control y software: CNC NUM Axium Power 1050 con PC, memoria de programa 512 k; software NUMROTOplus (requiere dongle/hardlock); puntos cero calibrados mediante instrucciones de medición adjuntas (sin puntos de referencia marcados).

Equipamiento adicional

• Opciones de cambiador de piezas (automatización):

  • Opción 1: Diseño Pick-up

    • Pieza de trabajo máx: Ø20 mm × 120 mm; 1 kg

    • Capacidad por palet:

      • Ø3,0-5,0 mm vástago: 40 piezas

      • Ø5,1-8,0 mm: 32 piezas

      • Ø8,1-11,0 mm: 28 piezas

      • Ø11,1-14,0 mm: 24 piezas

      • Ø14,1-20,0 mm: 20 piezas

  • Opción 2: Almacén cargador de cadena (con unidad de agarre)

    • Capacidad: 64 piezas

    • Pieza de trabajo máx: Ø32 mm × 200 mm; 2,5 kg

    • Características: Carga caótica de diferentes piezas de trabajo; posibilidad de cambio automático de pinzas

    • Manguitos de sujeción: Ø6, 8, 10, 12, 14, 16, 20

• Cargador de cadena externo opcional: aumenta el peso de la máquina a aprox. 3.800 kg y el espacio a 3.000 mm × 1.875 mm

• Sistema de filtro de refrigerante (TRANSOR): A cargo del cliente; aire para lavado a contracorriente aprox. 700 Nl/min durante 5 min cada 6-9 horas
