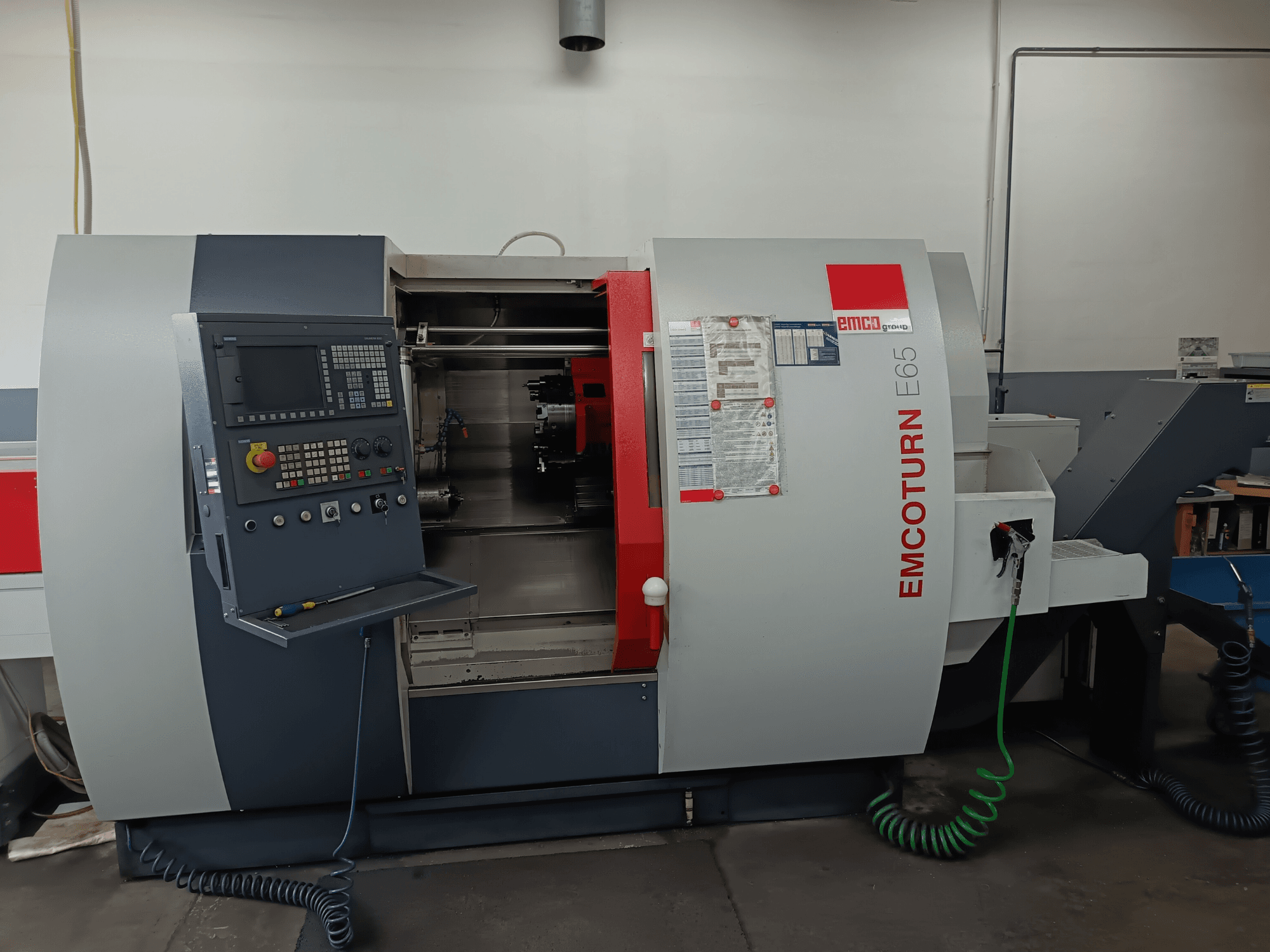

EMCO - EMCO EMCOTURN E65 SI-TUR-EMC-2018-00001

• Zona de trabajo:

  • Cama abatible: Ø610 mm

  • Carro transversal abatible: Ø360 mm

  • Distancia entre ejes 682 mm

  • Distancia entre narices de husillo 840 mm

  • Diámetro máx. de mecanizado Ø500 mm

  • Longitud máx. de mecanizado: 520 mm

  • Capacidad de barra máx: Ø65 mm

• Husillo principal (accionado por correa):

  • Par (40% CC): 305 Nm

  • Nariz del husillo: A2-6

  • Ø rodamiento 105 mm

  • Agujero del husillo Ø73 mm

  • Tamaño máx. del plato Ø250 mm

• Contrahusillo:

  • Velocidad: 60-5000 rpm

  • Potencia (40% CC): 11 / 16,5 kW

  • Par (40% CC): 80 / 125 Nm

  • Nariz del husillo A2-6

  • Taladro del husillo: Ø73 mm

  • Plato máx: Ø200 mm

• Eje C:

  • Resolución: 0.001°

  • Velocidad rápida: 100 rpm

• Torreta (VDI30):

  • Estaciones de herramientas: 12

  • Herramientas motorizadas: sí

  • Velocidad máx.: 5000 rpm

  • Potencia máx.: 6,7 kW

  • Par máx.: 25 Nm

  • Tiempo de indexación: 0,2 s

• Herramientas rotativas (VDI30):

  • Velocidad: 0-5000 rpm

  • Par: 25 Nm

  • Potencia: 6,7 kW

• Accionamientos de avance:

  • Avance rápido (X/Y/Z): 30 / 15 / 30 m/min

  • Empuje de avance X: 5000 N

  • Empuje de avance Z: 7000 N

  • Aceleración: 0,4 m/s

• Contrapunto

  • Recorrido: 500 mm

  • Fuerza: 8000 N

  • Conicidad: MT4

• Sistema de refrigeración:

  • Capacidad del depósito: 230 l

  • Potencia de la bomba: 0,57 / 2,2 kW

  • Presión: 3,5 bar (opcional 14 bar)

  • Caudal: 15 / 65 l/min

• Unidad hidráulica:

  • Depósito: 10 l

  • Presión máx.: 50 bar

• Neumática:

  • Presión: 6 bar

  • Consumo de aire: 5 l/min

• Alimentación eléctrica:

  • Tensión: 3x400V

  • Frecuencia: 50/60 Hz

  • Carga conectada: 25 / 39 kVA

• Nivel de ruido:

  • Medio 75 dB(A)

• Características principales:

  • Eje C husillo principal

  • Herramientas motorizadas

  • Contrapunto hidráulico

  • Programación ShopTurn

  • USB + Ethernet

  • Pantalla táctil de 15" + simulación 3D

  • Documentación CE

Equipamiento adicional

• Alimentador de barras: EMCO SL1200

  • Diámetro de la barra: 8-95 mm

  • Longitud de la barra: 150-1200 mm

  • Velocidad de avance: 60 m/min

  • Capacidad: 10 barras Ø55 mm / 70 barras Ø8 mm

  • Peso: ~500 kg

• Portapinzas: HAINBUCH BZI 100 (A2-8)

  • Capacidad máx: Ø100 mm

  • Incl. tope parcial

  • Velocidad máx.: 5000 rpm

• Recogedor de piezas:

  • Longitud máx.: 175 mm

  • Diámetro máx.: 65 mm (opcional 95 mm)

  • Peso máx.: 4,5 kg

• Transportador de virutas:

  • Longitud: 1200 mm

  • Adecuado para: virutas largas, virutas enredadas, mecanizado en seco y en húmedo

• Pistola de refrigerante (Multiflow):

  • Chorro ajustable + electroválvula

  • Soporte magnético + manguera en espiral
