GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

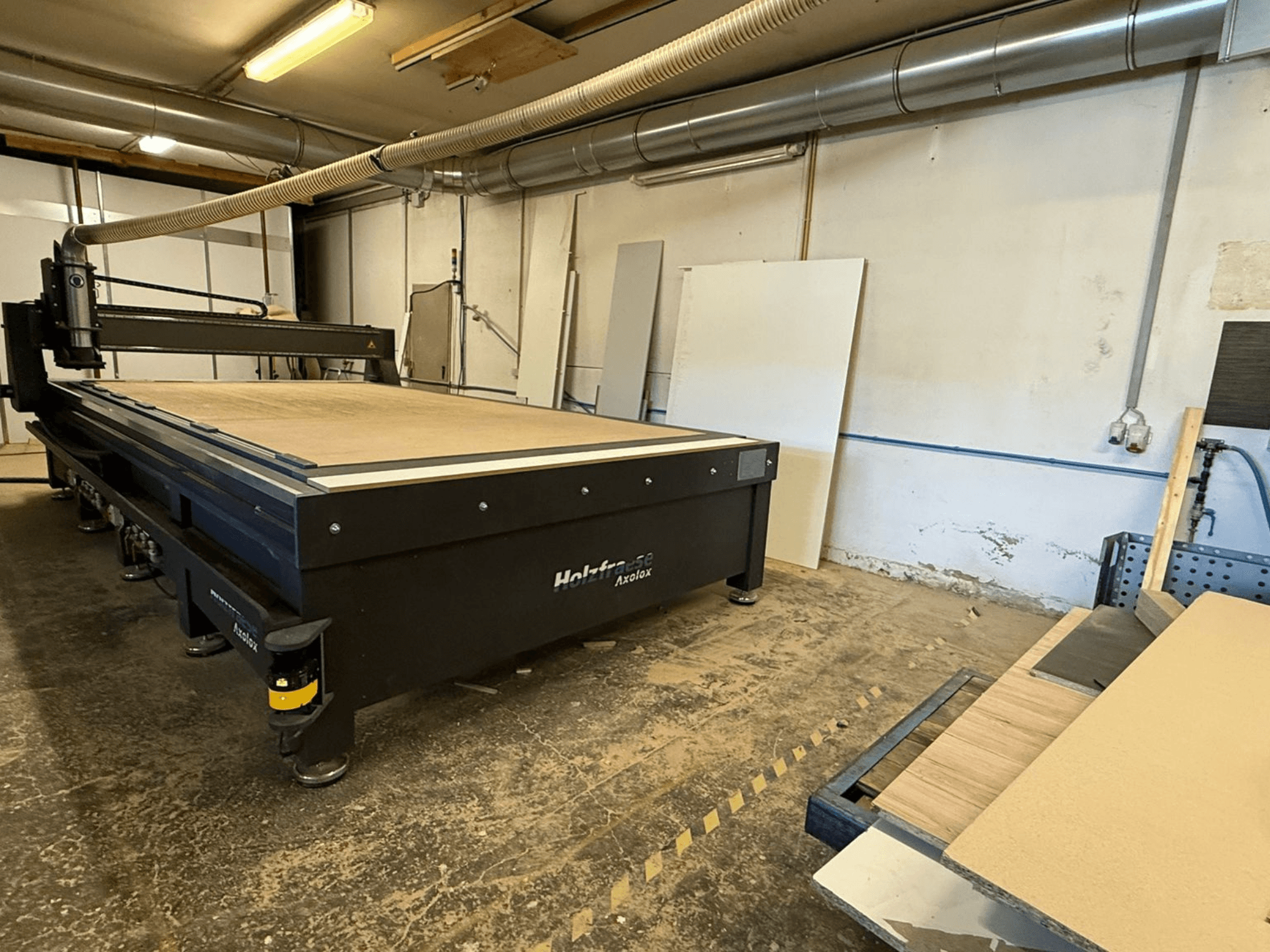

• Modelo y tamaño: Fresadora de madera CNC Axolox 4021 (19 mm Forescolour), 4000 x 2100

• Construcción: Mesa de fresado (eje X), pórtico (eje Y), unidad de eje Z en placa compacta, bastidor base con pies de máquina ajustables

• Bancada de fresado/placa de sacrificio MDF de 19 mm; aberturas de la mesa preequipadas longitudinal y transversalmente

• Conjunto mecánico: Guías de perfil con carros, husillo de bolas, cremallera de precisión

• Husillo de alta frecuencia: 2,2 kW, con tuerca de unión, convertidor de frecuencia (VFD), filtro de línea, resistencia de frenado y juego de pinzas

• Conexión eléctrica (máquina): 16 A, 400 V CA necesaria

• Conexión de extracción de polvo: Requiere una manguera de 100 mm de diámetro interior para conectar al sistema de aspiración de polvo existente del cliente

• Conjunto de control (premontado en el armario): Cables de control, cadenas portacables, reductores planetarios, motores paso a paso, etapas de potencia de alto rendimiento, fuente de alimentación, transformador toroidal; sensores en cada eje

• Control automático: Relés de conmutación para el control automático del sistema de aspiración existente

• Protección contra el polvo: Juntas de cepillo

• Dispositivos de seguridad (conformidad CE): Dispositivo de aspiración desplazable; escáner láser montado en un lateral para la supervisión del espacio de trabajo (campo de 275°, alcance de 5,5 m)

• Unidad de control portátil: Todas las funciones de la máquina, incluida la parada de emergencia y el interruptor de hombre muerto

• Sensor de longitud de herramienta: Medición de la longitud de la herramienta y desplazamiento activo del punto cero

• Software de control/HMI: Beamicon2 (2020)

• Ordenador/HMI: Mini PC con Windows 10 en consola ergonómica; monitor, ratón y teclado integrados

• Mesa de vacío: Bancada de fresado diseñada como mesa de vacío; seis elementos seccionales ajustables; mesa transversal de PE con placa superior de MDF

• Placa de sacrificio suministrada por el cliente para la mesa de vacío: HDF de 3 mm, en bruto por ambos lados, 3000 x 2100 mm

Equipamiento adicional

• Bomba de vacío: Bomba rotativa de paletas Becker lubricada con aceite, 360 m^3 de capacidad; conexión eléctrica 16 A, enchufe de 400 V necesario

• Sistema externo de aspiración de polvo y manguera de 100 mm de diámetro interior (necesarios para la conexión; no incluidos con la máquina)

• Licencias y módulos de software CAD/CAM y de diseño:

  • Rhino 7.0 (CAD)

  • Esticam V12 (CAM)

  • SmartWOP Wood Router Edition (incl. 1 año de soporte)

  • Módulos SmartWOP: Conexión CNC - fresadora de madera; armario inclinado de volumen especial; armario esquinero de volumen especial; diseño de espacios; anidado automático de paneles; Planificador de paneles (mover/ordenar/rotar piezas en la materia prima)

  • Extensión RhinoNest para Rhino 6.0 (anidado de componentes en paneles)
