- ➤ Se vende fresadora de cantos de chapa de una cara GRABENER de segunda mano

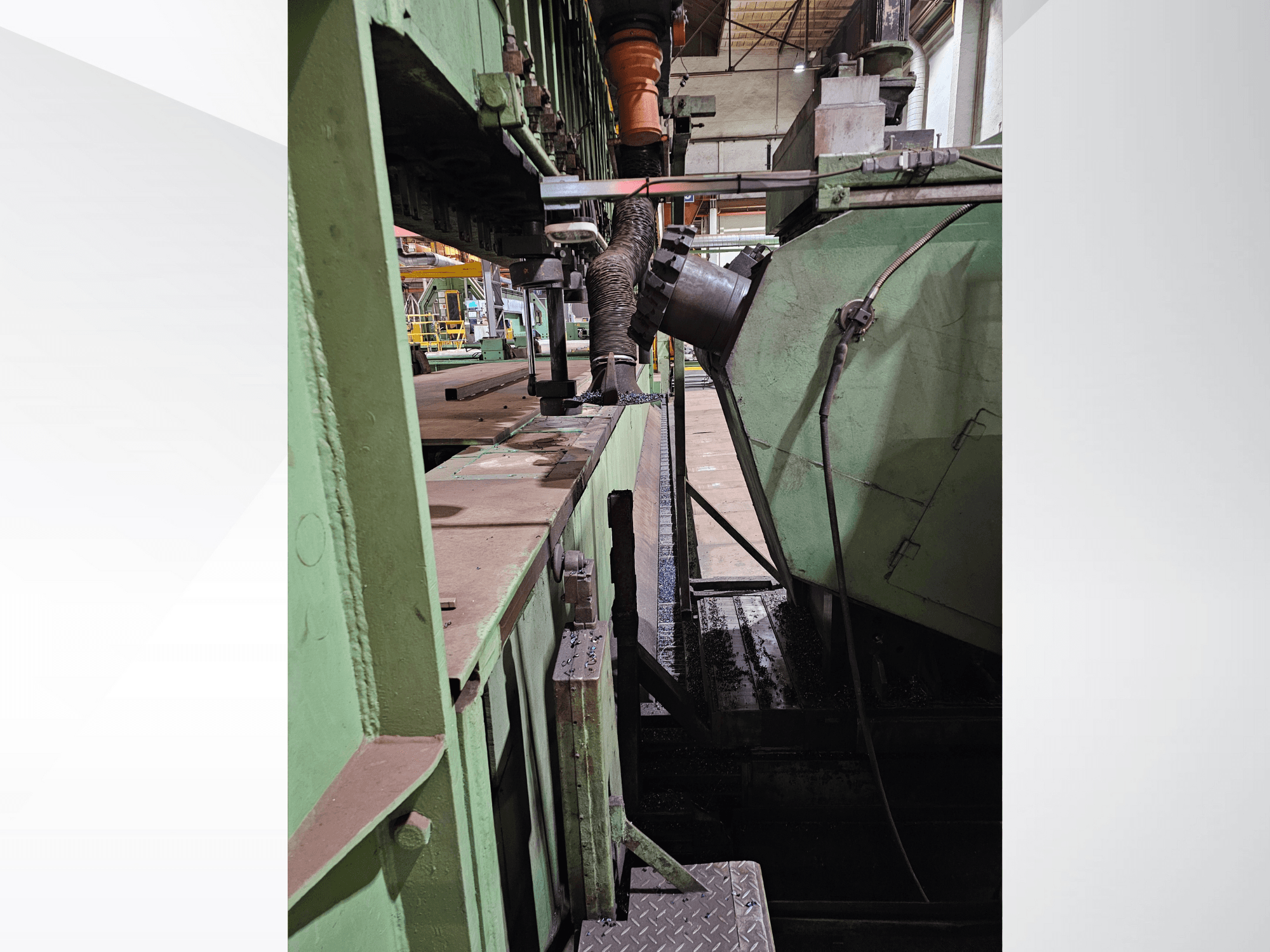

Esta fresadora de cantos de chapa de una cara GRABENER de 3 ejes se fabricó en 1984. Dispone de un potente motor de corriente continua de 50 kW, velocidades de husillo de hasta 500 rpm y un par máximo de 2.000 Nm. La máquina ofrece amplias capacidades de desplazamiento con 15.900 mm en el eje x y velocidades de desplazamiento rápidas de hasta 8.000 mm/min. Ideal para fresado de precisión con un rango de giro de +/-45°. Póngase en contacto con nosotros para obtener más información sobre esta máquina.
Resumen
- marca: GRABENER
- año: 1984
- MODELO: Single-sided sheet metal edge milling machine
- tipo de aplicación: Otras máquinas para chapa metálica
- Ubicación: Alemania
- tipo de máquina: Máquina de chapa metálica
Información técnica - GRABENER Single-sided sheet metal edge milling machine
Dimensiones
- Peso de la máquina: 23000 kg
Recorrido
- Número de ejes: 3
- Recorrido eje X: 15900 mm
- Recorrido eje Y: 500 mm
- Recorrido eje Z: 790 mm
Información adicional
Margen de giro del husillo de fresado: ±45
Husillo y herramientas
Potencia de accionamiento del husillo de fresado (motor de CC): 50 kW
Diámetro del husillo en el cojinete delantero 160 mm
Portaherramientas interno: ISO 50 (DIN 2079)
Portaherramientas externo: ISO 60
Sujeción de la herramienta: manual mediante varilla roscada M24
Velocidades y par
Velocidades del husillo: infinitamente variable, 2 gamas, 50-500 rpm
Gama 1: 50-250 rpm
Gama 2: 100-500 rpm
Incremento de etapa: 1:2
Rango de potencia constante: 160 rpm
Par máximo del husillo: 2.000 Nm
Velocidad máxima de giro del husillo: 2°/seg
Avances
Avance de fresado en X: 40-4.000 mm/min (infinitamente variable)
Avance rápido en X: 8.000 mm/min
Velocidad de ajuste Y/Z: 20-500 mm/min (sin escalonamiento)
Avance rápido Y/Z: 1.000 mm/min
Precisión
Precisión de visualización/posicionamiento (3 ejes) 0,1 mm
Eléctrico
Tensión de funcionamiento: 380 V, 50 Hz
Tensión de control: 220 V
Distancias y dimensiones
Mesa de sujeción a eje de husillo horizontal retraído: 500 mm
Apoyo de la mejilla (suelo) al centro del husillo en posición vertical central 1.300 mm
Mesa de sujeción al centro de la guía de apoyo 2.300 mm
Longitud de la carrillera y la guía de apoyo 16.800 mm
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
