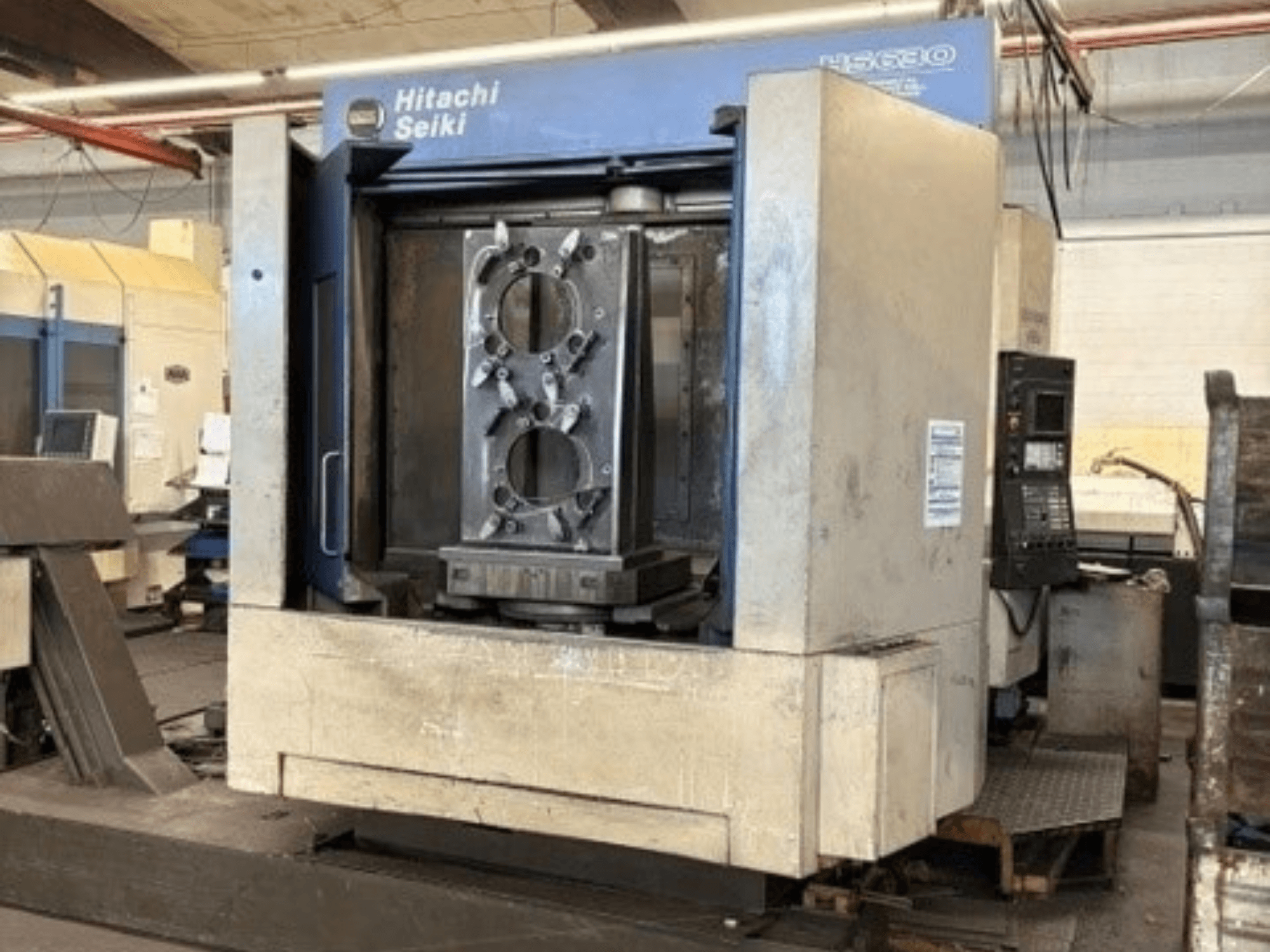

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Mantenimiento y actualizaciones recientes: equipada con nuevas guías lineales en el eje Y y un husillo de bolas reacondicionado con rodamientos nuevos

- Sistema de control: Seikos Lambda / Fanuc Control

- Área de trabajo de la mesa: 630 x 630 mm

- Ángulo de indexación: 1° (360°)

- Método de indexación: absoluto, 3 posiciones

- Capacidad de carga del palé: máx. 1200 kg

- Distancia entre el centro del husillo y la superficie de la mesa: 100 - 900 mm

- Distancia desde la punta del husillo hasta el centro de la mesa: 150 - 1000 mm

- Conicidad del husillo: NT50 / NT40

- Velocidad del husillo: 1,0 - 6000 rpm / 100 - 10 000 rpm (totalmente automática y continua)

- Incremento mínimo: 0,001 mm

- Velocidad de avance de corte: 1 - 20 000 mm/min

- Velocidad de avance por impulsos: 5 000 mm/min

- Desplazamiento rápido: 45 000 mm/min

- Motor del husillo (CA, 50 % de tiempo de funcionamiento): 30/45 kW (40/30 HP)

- Motor hidráulico: 2,2 kW (3 HP) - 4 polos

- Motor de lubricación: 17-2 (0,02)-2 W (HP)-P

- Motor de accionamiento del eje X: FANUC MODELO α30

- Motor de accionamiento del eje Y: FANUC MODELO α40F

- Motor de accionamiento del eje Z: FANUC MODELO α30

- Motor de indexación de la mesa: 1,0 kW (1,4 HP)

- Motor de refrigeración del husillo: 0,4 kW (0,5 HP) - 4P

- Capacidad del cambiador automático de herramientas (ATC): 40 piezas (opcional: 60 / 90 / 120 herramientas)

- Diámetro máximo de la herramienta: Ø 125 mm

- Longitud máxima de la herramienta: 500 mm

- Peso máximo de la herramienta: 25 kg

- Método de selección de herramientas: cualquiera / bidireccional mediante T-Word de 2 y 4 dígitos

- Método de intercambio APC: tipo rotativo

- Peso de la máquina: 15 000 kg (33 000 libras)

- Estándar del vástago de la herramienta: BT50

- Tolerancia de excentricidad del vástago de la herramienta: máx. 0,025 mm (posiciones A y B)

- Perpendicularidad del vástago de la herramienta: 0,015/100 mm respecto al plano A
