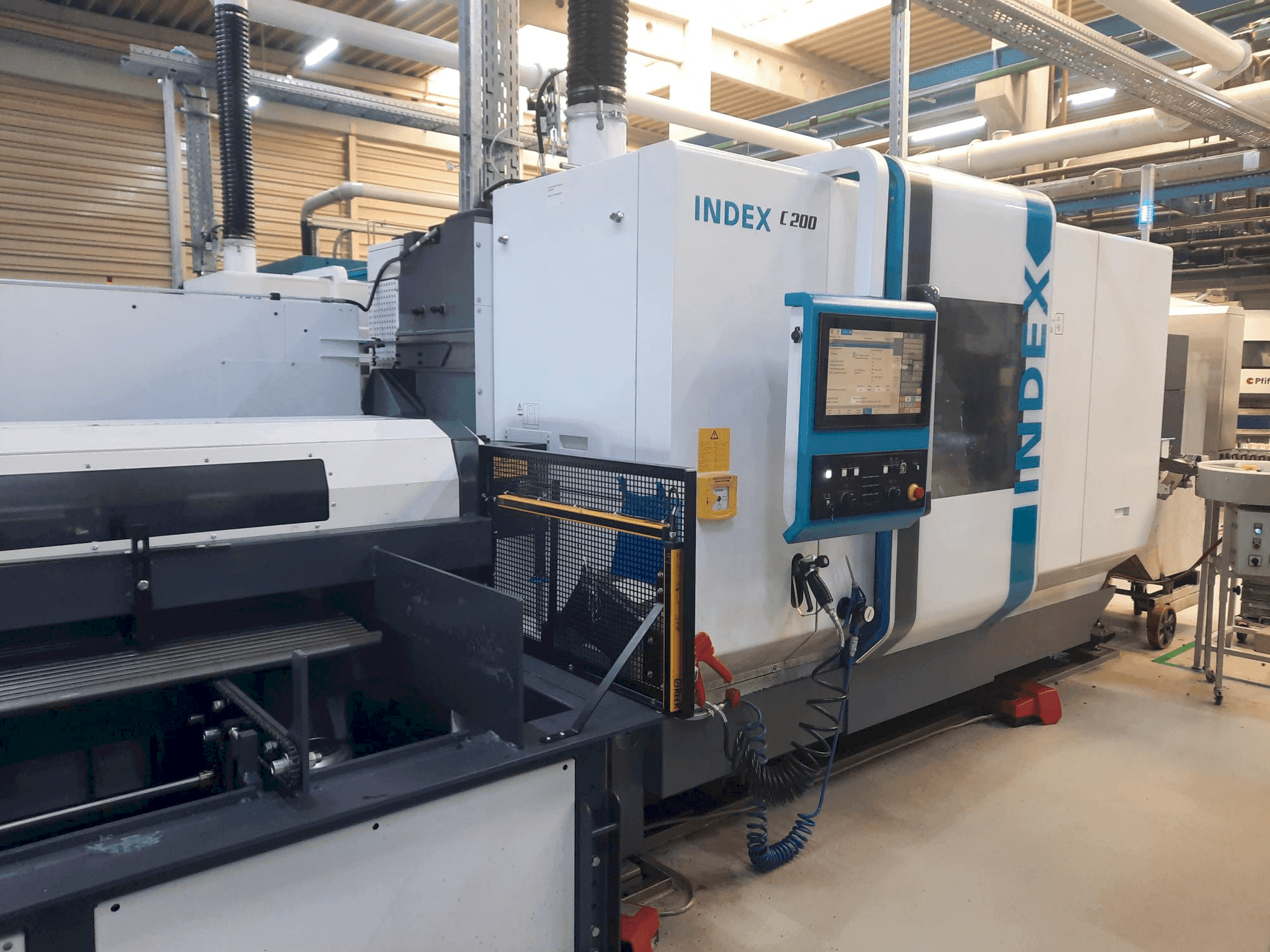

Index - C200DE-TUR-IND-2023-00001

Equipamiento adicional

• Opciones de software: OPC UA para conexión a ordenador maestro (máx. 200 variables). Ciclo ChipMaster para el control de rotura de virutas.
• Datos medioambientales: Nivel de ruido: 73,8 dB(A)

Beneficios de la máquina

Ventajas técnicas de la máquina

• Sistema de control: basado en sinumerik 840d solutionline (sl) con accionamientos sinamics s120. 18. 5" pantalla tft color con pct-touch (ip65). Siemens operar interfaz de usuario en alemán.
• Interfaces: 4x usb 2. 0 (2 en el panel de control, 2 en el panel de control). Apto para red para transferencia de datos nc (unidades lógicas).
• Seguridad: siemens safety-integrated (profisafe).
• Mecánica de la torreta: bloqueo hidráulico, motor de corriente alterna con engranaje frontal. Potencia motriz por portaherramientas: 10 kw (25 % ed), máx. 8. 000 rpm.
• Portaherramientas: mango cilíndrico d25x48 (din69880) con ranuras en w para una mayor precisión de repetición. Posibilidad de herramientas motorizadas en cada estación (sólo giratorias en posición de trabajo).
• Unidad de refrigeración: 13 kw para el sistema hidráulico, los husillos y el armario eléctrico. Conexión para agua de refrigeración (20°c ±2°c, 30 l/min, glicol 25 %).
• Transportador de virutas: transportador de cinta articulada (fabricado por knoll) con contenedor de 180 litros, altura de descarga de 840 mm. Sistema de lubricante refrigerante: contenedor de 750 litros, bombas de 8 bares/20-80 bares.
• Interfaz del cargador de barras: compatible con unimag4 (los cargadores externos requieren una cubierta específica). Longitud máxima de la barra: 1. 035 mm (funcionamiento con barra corta). Dispositivo de recogida del pórtico: pinza neumática (Ø 10-90 mm, máx. 3. 5 kg). Cinta transportadora con interruptor para piezas acabadas/piezas restantes.

Más información

Unidad de control Tensión de funcionamiento: 400V Tensión de control: 24V DC Frecuencia: 50Hz Potencia nominal: 54kW Carga conectada: 65kVA Corriente nominal: 94A Fusible de reserva máx.: 100A Accionamiento principal Cabezal principal y contrahusillo Montaje del cabezal del husillo: OD 140mm, ID 85mm Diámetro del rodamiento delantero: 110mm Par máx. (100%/40%): 125/170 Nm Presión de apriete mín./máx.: 8/80 bar Presión en la zona del pistón: 57cm². Tensión del área del pistón: 57cm² Fuerza de compresión máx.: 45600 N Fuerza de tracción máx.: 45600 N Eje C Accionamiento: Motor de eje hueco del husillo; sistema de medición angular directamente en el husillo Diferencia de posición (VDI/DGQ 3441): Psmax = 0,01 grados Torreta Portaherramientas 1 Recorrido de trabajo eje X: 110mm Avance rápido del eje X 30m/min Aceleración eje X: 9m/s². Fuerza de avance del eje X: 5000N Recorrido de trabajo del eje Z 320mm Avance rápido del eje Z 50m/min Aceleración eje Z: 9m/s². Fuerza de avance del eje Z: 5000N Recorrido de trabajo del eje Y 100mm Avance rápido del eje Y 15m/min Aceleración del eje Y: 9m/s². Fuerza de avance del eje Y: 5000N Estaciones: 14 con portaherramientas de mango cilíndrico D25x48 Portaherramientas 2 Recorrido de trabajo eje X 110mm Avance rápido del eje X 30m/min Aceleración del eje X: 9m/s². Fuerza de avance del eje X: 5000N Recorrido de trabajo del eje Z 550mm Avance rápido del eje Z 50m/min Aceleración del eje Z: 9m/s². Fuerza de avance del eje Z: 5000N Recorrido de trabajo del eje Y 100mm Avance rápido del eje Y 15m/min Aceleración del eje Y: 9m/s². Fuerza de avance del eje Y: 5000N Estaciones: 14 con portaherramientas de mango cilíndrico D25x48 Portaherramientas 3 Recorrido de trabajo eje X 180mm Avance rápido del eje X 30m/min Aceleración del eje X: 9m/s². Fuerza de avance del eje X: 5000N Estaciones: 14 con soporte de mango cilíndrico D25x48
