TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Sistema de almacenamiento: STOPA Compact II

  • Tipo: Sistema automatizado de almacenamiento de chapas con gestión caótica del almacenamiento

  • Altura de almacenamiento: 7.900 mm

  • Formato de las chapas: 3.050 x 1.525 mm

  • Carga máxima por ubicación de almacenamiento: 3.000 kg

  • Número de ubicaciones de almacenamiento: 266

  • Capacidad total de almacenamiento: 798 t

  • Configuración: 8 secciones/torres, hasta 37 niveles de almacenamiento por sección

  • Dimensiones del palé: GF 3.050 x 1.525 x 90 mm

  • Tipos de palés: SPO, SPMgl

  • Alturas de carga: 185 / 275 / 460 mm

  • Funciones: Almacenamiento y recuperación automáticos de material; suministro automático de material a las células de producción conectadas; interfaz de almacenamiento para máquinas de producción integradas

• Control de almacenamiento

  • Sistema operativo del servidor: Windows Server 2022

  • Gestión centralizada del almacenamiento y gestión automatizada del flujo de material

  • Integración con los equipos de producción de TRUMPF

• Células de producción conectadas

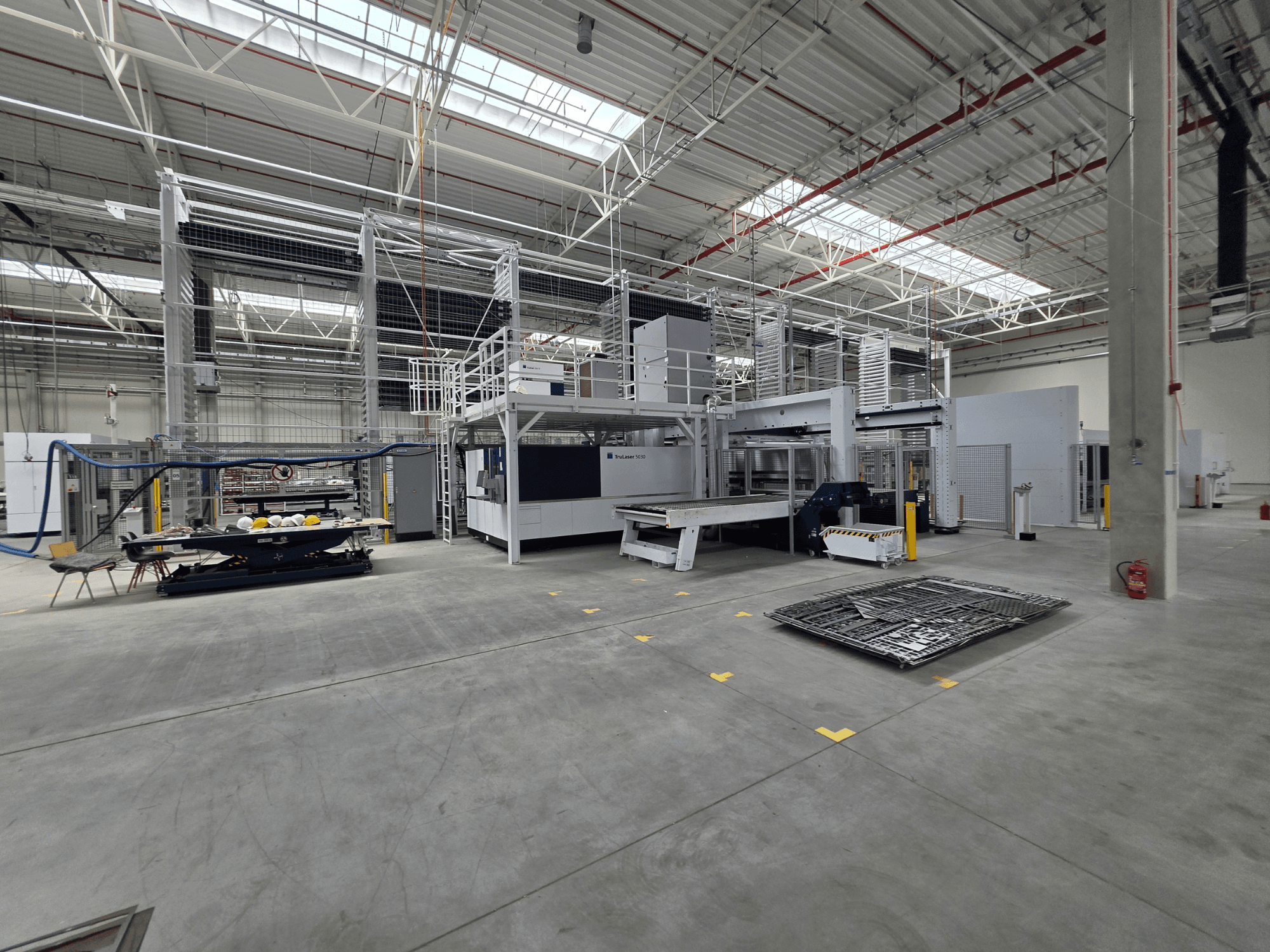

  • TRUMPF TruLaser 5030 fiber (L76)

    • Tipo de máquina: máquina de corte por láser de fibra 2D con CNC

    • Área de trabajo: 3.000 x 1.500 mm

    • Fuente láser: TruDisk 6001, 6.000 W

    • Control CNC: Siemens SINUMERIK 840D sl

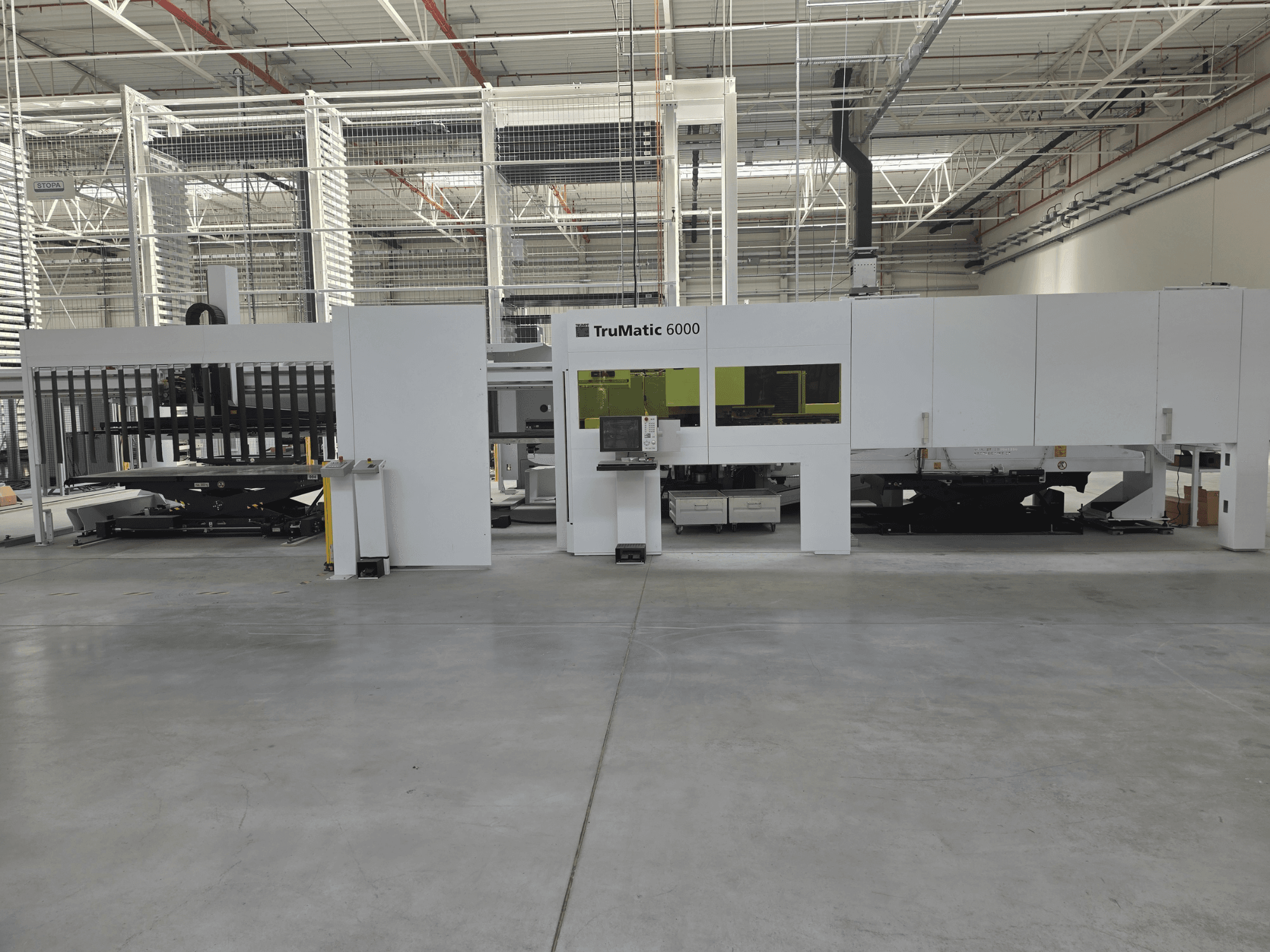

  • TRUMPF TruMatic 6000 fiber

    • Tipo de máquina: Máquina combinada de punzonado CNC y corte por láser de fibra

    • Área de trabajo: 3.050 x 1.550 mm

    • Fuente láser: TruDisk 3001, 3.000 W

    • Fuerza máxima de punzonado: 180 kN

    • Almacén lineal de herramientas: 25 posiciones

  • TRUMPF TruBend Center 7030 (B34) – Célula 1

    • Tipo de máquina: Centro automático de plegado de chapas

    • Longitud máxima de plegado: 3.123 mm

    • Espesor máximo: acero estructural 3,0 mm; acero inoxidable 2,2 mm; aluminio 4,0 mm

    • Altura máxima de la caja: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Célula 2

    • Mismas especificaciones que la Célula 1

• Funcionalidad del sistema (resumen)

  • Almacenamiento y recuperación centralizados y automatizados de chapas en bruto

  • Suministro automático de material a las células conectadas de láser, punzonado-láser y plegado de paneles

  • Traslado automático entre las estaciones de almacenamiento y las de producción

  • Manipulación centralizada de chapas de gran capacidad

• Configuración principal del sistema

  • 1 sistema de almacenamiento automatizado de chapas STOPA Compact II

  • 1 célula de corte por láser 2D TRUMPF TruLaser 5030 fiber

  • 1 célula de punzonado y corte por láser TRUMPF TruMatic 6000 fiber

  • 2 células automáticas de plegado de chapas TRUMPF TruBend Center 7030

Equipamiento adicional

• Para TRUMPF TruLaser 5030 fiber (L76)

  • Cambiador automático de palés

  • LiftMaster Compact 1530 (carga y descarga automáticas)

  • Conexión/interfaz de almacenamiento STOPA

• Para TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (manipulación automática de chapas)

  • GripMaster 3000 x 1500 mm

  • Integración/interfaz del sistema de almacenamiento

• Para TRUMPF TruBend Center 7030 (ambas células)

  • Manipulador de piezas de 2 ejes

  • Topes traseros de 5 ejes

  • Manipulador giratorio

  • ToolMaster Bend

  • Carga y descarga automáticas

  • Interfaz de almacenamiento

• A nivel de todo el sistema

  • Servidor central de gestión de almacenamiento (Windows Server 2022)
