➤ Venta de centro de mecanizado UNION T105 usado | gindumac.com

Mostrar en idioma original

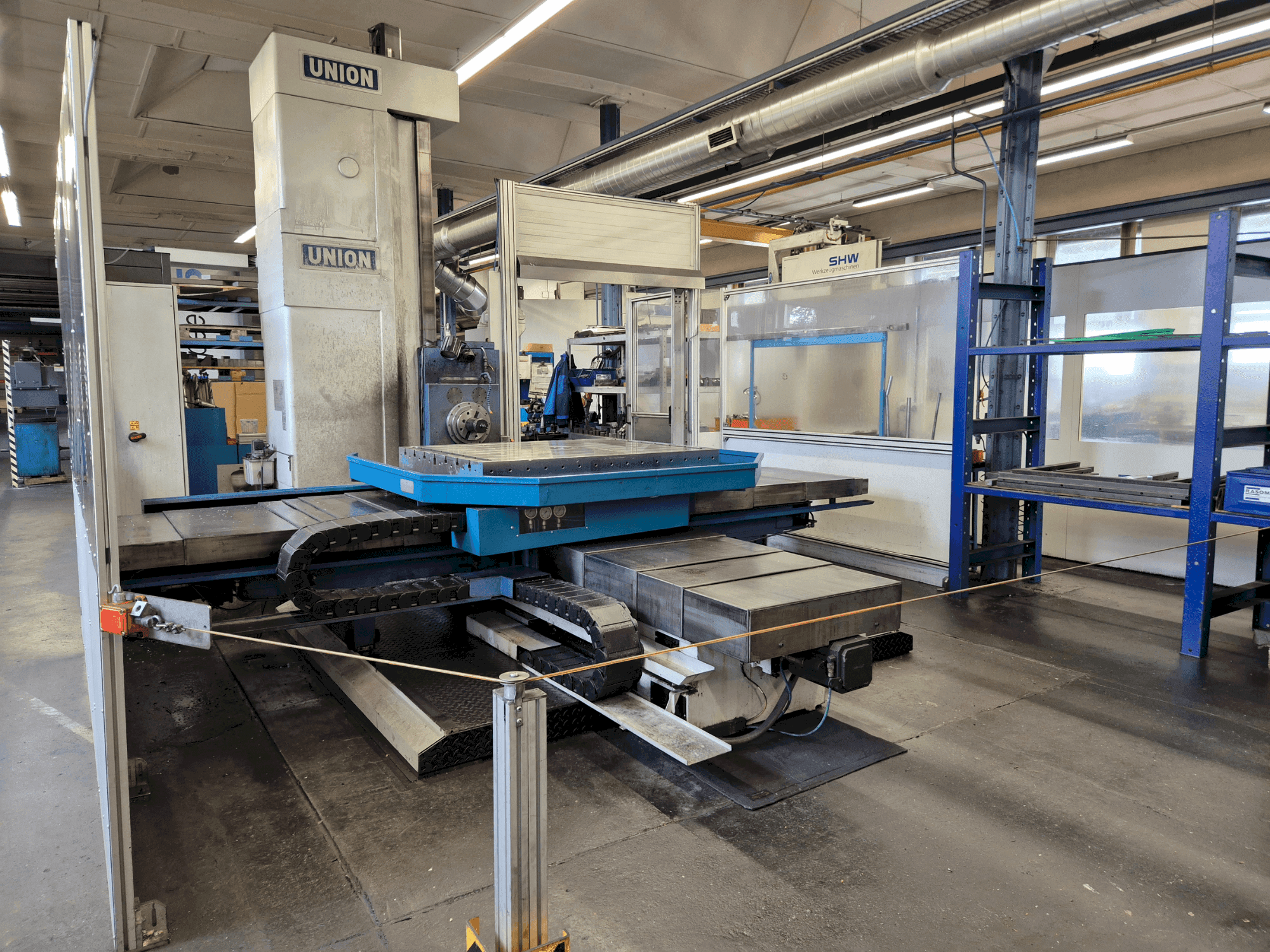

Este centro de mecanizado horizontal UNION T105 se fabricó en 1999. Dispone de un área de trabajo con una altura de mecanizado de 1600 mm, una anchura de 2000 mm y un movimiento longitudinal de la mesa de 1600 mm. El diámetro del husillo de taladrado es de 105 mm, e incluye un sistema de control Heidenhain TNC 426. La mesa gira 360° con un paso de 1°. Considere la oportunidad de adquirir este centro de mecanizado horizontal UNION T105. Contacte con nosotros para más información.

Resumen

marca: UNION
año: 1999
MODELO: T105
tipo de aplicación: Fresado
Ubicación: Alemania
tipo de máquina: Centro de mecanizado horizontal
Marca de unidad de control: HEIDENHAIN

Información técnica - UNION T105

Unidad de control

Marca: HEIDENHAIN
Modelo: TNC 426

Transmisión principal

Número de ejes: 3

Recorrido

Recorrido Eje X: 1600 mm
Recorrido Eje Y: 2000 mm
Recorrido Eje Z: 1600 mm

Información adicional

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - Movimiento del husillo de taladrado eje w: 710 mm
- - Superficie de sujeción: 1200 x 1500 mm
- - Capacidad de giro: 360°/ 1° de inclinación
- - Precisión de posicionamiento y repetición +/- 0. 025 mm
- - Mecanizado por las cuatro caras: posible

Más información

- Máquina aún en marcha / Eje Y (Movimiento vertical) 1600mm/ Eje W (movimiento del husillo de mandrinar) 700mm/ Posición más baja del centro del mandrino sobre el centro de la mesa 0mm/ máx. Fuerza de avance Y 16000 kN/ máx. Fuerza de avance W16000 kN/ Velocidad de avance 2...4000 mm/min/ Velocidad de avance rápido Y 6 m/min/ Velocidad de avance rápido W 4 m/min/ Diámetro del husillo de mandrinar105mm/ Número de etapas de engranaje 2/ Margen de velocidad I. Etapa de engranaje min-¹5...630/ Margen de velocidad II. Etapa de engranaje min-¹631...2000/ Potencia de accionamiento principal (S1-Operación) 22kW/ máx. Par en el husillo (S1-Operación) 1327 Nm/ máx. Par en el husillo (funcionamiento S6, 60% ED) 2000 Nm/ máx. Espacio necesario, L x A x A mm ver plano de instalación/ Peso neto (versión superior) aprox. 17 200 kg/ Valores de conexión, eléctricos Potencia total 63 kVa/ Fusible previo A125/ Corriente nominal A92/ Sección de la línea de alimentación 50 mm²/ Tensión de funcionamiento, máquina/armario de distribución/enchufes 400/230 V +6/-10%/ Frecuencia Hz50/ Tensión de control 24V ±10%/ Conexión iluminación del armario de distribución y enchufe A 10/ Clase de protección máquina IP 54/ Clase de protección armario de control IP 54/ Eje Y (movimiento vertical) 1600mm/ Eje W (movimiento del husillo de mandrinar) 700mm/ Posición más baja del centro del husillo de mandrinar sobre el centro de la mesa 0mm/ máx. Fuerza de avance Y 16000kN/ máx. Fuerza de avance W 16000kN/ Velocidad de avance 2...4000 mm/min/ Velocidad de avance rápido Y 6 m/min/ Velocidad de avance rápido W 4 m/min/ Diámetro del husillo de mandrinar 105 mm/ Número de etapas de engranaje 2/ Rango de velocidad I. Etapa de engranaje min-¹5...630// Margen de velocidad II. Etapa de engranaje min-¹631...2000/ Potencia de accionamiento principal (S1-Operación) 22kW máx./ Par en el husillo (S1-Operación) 1327 Nm máx./ Par en el husillo (S6-Operación, 60% ED) 2000 Nm

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
