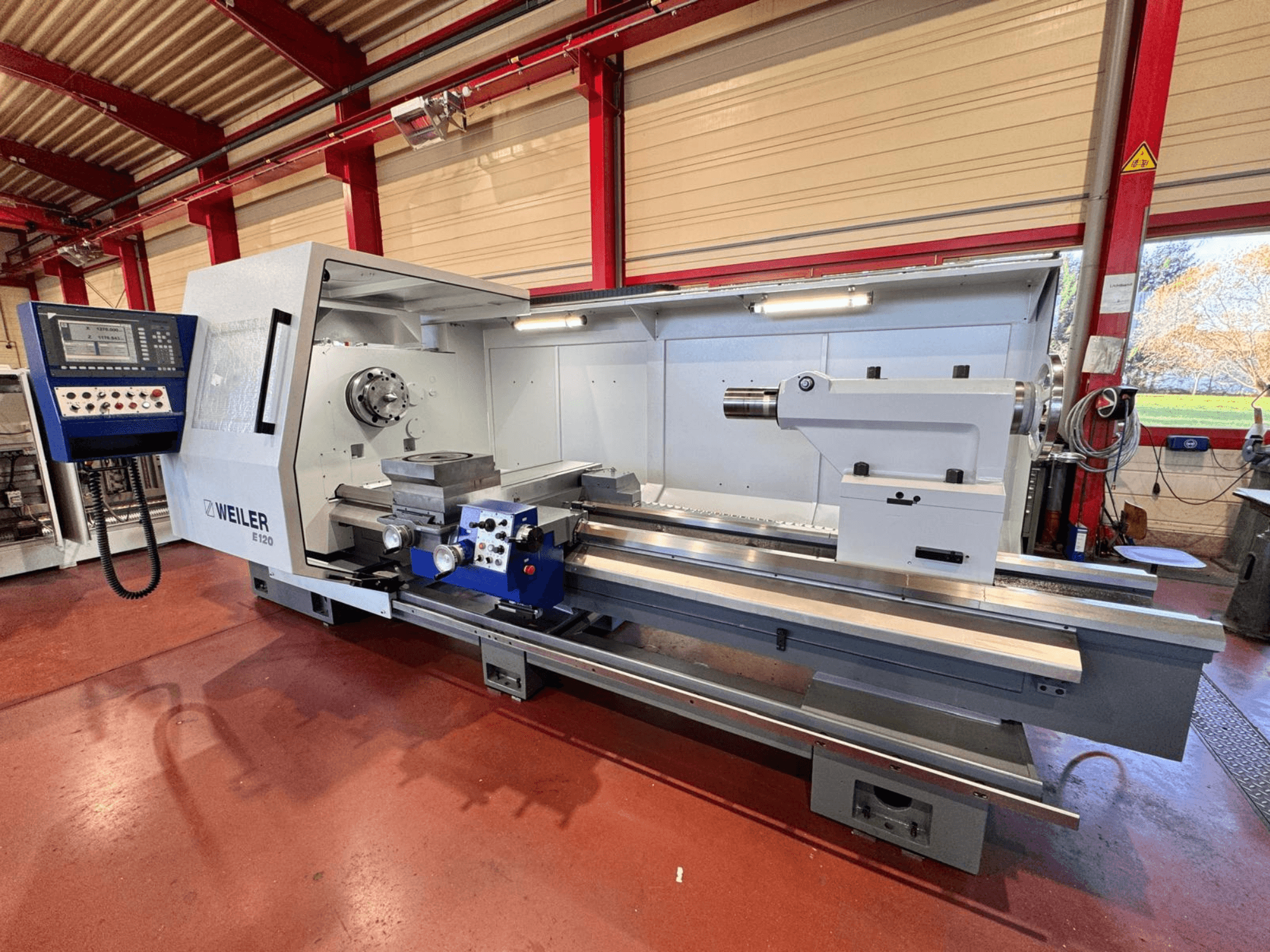

Weiler - E120x3000DE-TUR-WEI-2001-00002

• completamente renovado en 2025

• Área de trabajo:

  • Distancia entre ejes: 3000 mm

  • Altura entre centros: 600 mm

  • Diámetro de giro sobre la bancada: 1200 mm

  • Diámetro de giro sobre el carro transversal: 830 mm

  • Recorrido del carro transversal: 590 mm

  • Longitud de la guía del carro de la bancada: 860 mm

  • Sección transversal de la herramienta de torneado (Al x An): 40 x 40 mm

  • Portaherramientas: tamaño Parat 4

• Husillo de torneado:

  • Cabezal de husillo DIN 55027 / 55026, tamaño 15

  • Diámetro interior del husillo: 165 mm

  • Cono del husillo principal: métrico 171

• Accionamiento principal:

  • Potencia de accionamiento (60 % / 100 % ED): 45 / 37 kW

  • Par máximo del husillo: 8000 Nm

  • Rango de velocidades de la etapa de engranajes 1: 1–280 rpm

  • Rango de velocidades de la etapa de engranajes 2: 4–900 rpm

• Contrapunto:

  • Diámetro del vástago: 140 mm

  • Recorrido del vástago: 300 mm

  • Cono interno del vástago: MK 6

• Dimensiones y peso de la máquina:

  • Longitud total: 5400 mm (sin transportador de virutas), 6535 mm (con transportador de virutas)

  • Ancho total: 2600 mm

  • Altura total: 2120 mm

  • Peso de la máquina: 11 500 kg

• Servicios de revisión:

  • Templado y rectificado de todas las guías del bancada

  • Rectificado de las guías del contrapunto

  • Revisión completa del conjunto de bancada y carro transversal (rectificado/raspado de todas las guías)

  • Renovación del revestimiento deslizante de la corredera de la bancada

  • Renovación o recubrimiento de las ranuras de chaveta y las guías inferiores

  • Renovación de todos los rascadores

  • Sustitución de todas las correas

  • Revisión general del conjunto del husillo principal en el cabezal

  • Renovación del eje X, incluidos los cojinetes

  • Renovación del eje Z, incluidos los rodamientos

  • Revisión del vástago del contrapunto (reafilado del cono MK 6), sustitución del husillo y la tuerca

  • Ajuste del sistema de herramientas

  • Sustitución del motor del husillo principal

  • Revisión de los motores auxiliares (ejes X y Z)

  • Revisión de los dispositivos de seguridad existentes (cubierta deslizante/protector de mordazas)

  • Sustitución de todos los interruptores rotativos, de palanca y de fin de carrera

  • Sustitución del codificador del husillo y del volante

  • Sustitución de los cables móviles y las mangueras de refrigerante en la zona de trabajo

  • Sustitución de la unidad de lubricación central

  • Renovación de las cadenas portacables

  • Pintura según especificaciones (basalto texturizado estándar y gris claro)

  • Montaje e inspección geométrica de la máquina según la norma DIN 8605

Equipamiento adicional

• 1 mandril de torno de segunda mano de Ø630 mm con diversas mordazas

• 1 placa de sujeción de segunda mano de Ø1100

• 1 soporte fijo de segunda mano, Ø máx. 300

• 1 transportador de virutas de segunda mano
