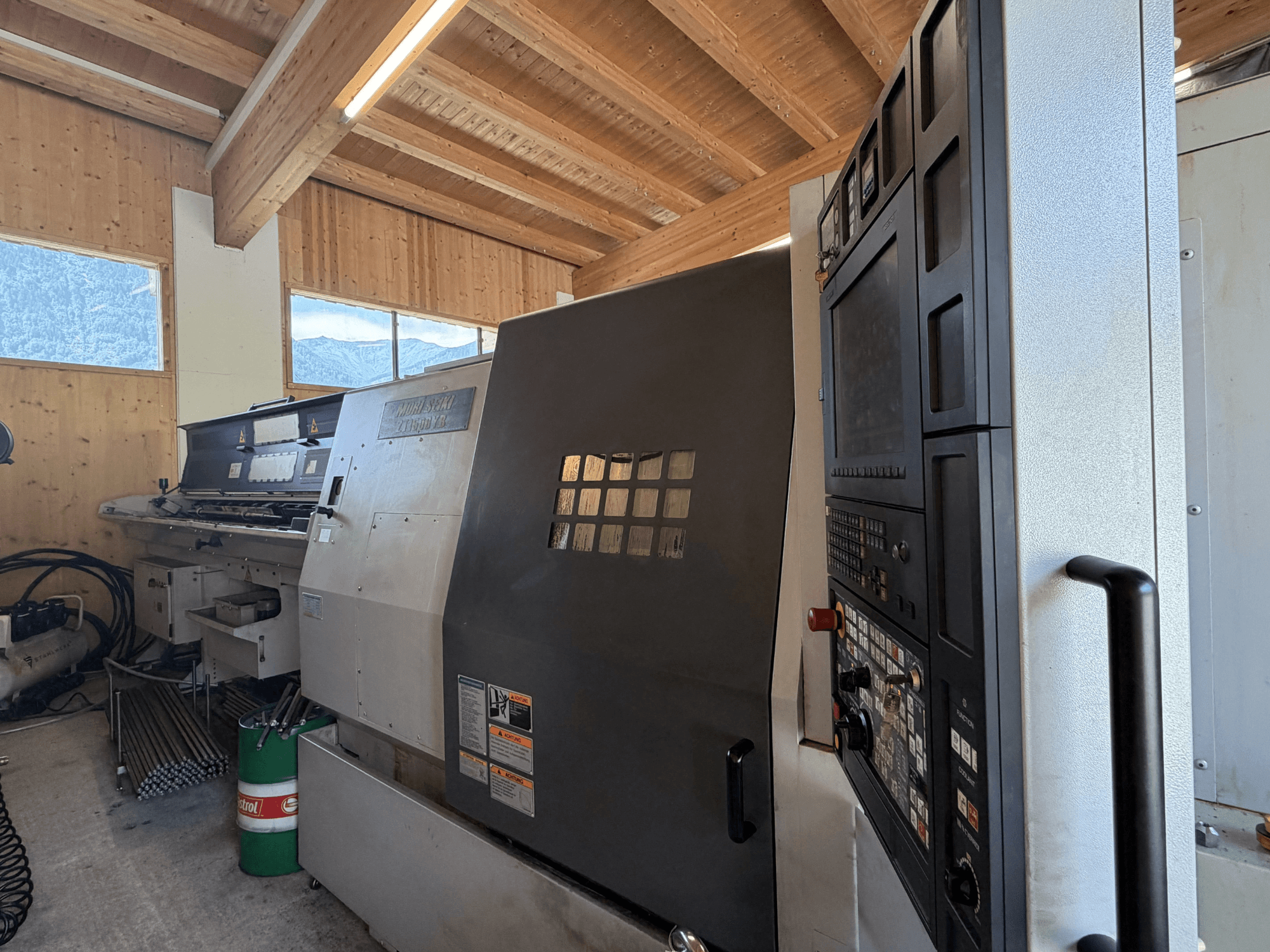

MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001

- Tiempo de funcionamiento del cabezal 1: 36 316 h

- Tiempo de mecanizado del cabezal 1: 18 301 h

- Tiempo de funcionamiento del cabezal 2: 36 324 h

- Tiempo de mecanizado del cabezal 2: 11 026 h

- Tipo de torreta: 12 posiciones [16 posiciones opcionales]

- Número de herramientas en la torreta: 12 [16]

- Altura del vástago para herramienta cuadrada: 20 mm

- Diámetro del vástago de la barra de mandrinado: 25 mm

- Velocidad de los husillos de herramientas accionados 1 y 2: 6.000 rpm

- Capacidad de los husillos de herramientas accionados 1 y 2: taladro de diámetro máx. 13 mm, rosca máx. M12

- Velocidad de avance rápido: X1, X2: 18 000 mm/min; Z1, Z2: 24 000 mm/min; Y: 6 000 mm/min; B: 24 000 mm/min

- Velocidad de avance por impulsos: X, Z, B: 0-1 260 mm/min

- Motores de husillo 1 y 2 (30 min / continuo): 22 / 18,5 kW

- Motor de accionamiento de la herramienta en los husillos 1 y 2 (5 min / 15 min / continuo): 5,5 / 3,7 / 2,2 kW

- Motores de los ejes: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW

- Motor de la bomba hidráulica: 0,75 kW

- Motor de la bomba de lubricante: 0,02 kW

- Motor de la bomba de refrigerante: 0,6 kW x 2, 1,2 kW x 1

- Motor de la bomba de aceite de refrigeración: compresor: 0,65 kW; bomba de lubricación: 0,4 kW; soplador: 0,045 kW

- Suministro eléctrico necesario: 63,37 kVA

- Suministro de aire comprimido: 0,5 MPa, 100 L/min <ANR>

- Diámetro máximo de giro de la pieza: 310 mm <colisión con la cubierta de la torreta>

- Distancia máxima entre las puntas de los husillos: 1000 mm

- Diámetro máximo de torneado: 190 mm

- Longitud máxima de torneado: 235 mm

- Diámetro de torneado estándar: 170 mm

- Capacidad máxima de barra: 65 mm

- Recorrido del eje X (n.º 1 y n.º 2): 140 mm

- Recorrido del eje Z: Z1: 700 mm, Z2: 690 mm

- Recorrido del eje Y: ±50 mm

- Recorrido del husillo 2 (eje B): 775 mm

- Número de rangos de velocidad del husillo: 1 nivel

- Punta del husillo (husillos 1 y 2): JIS A2-6

- Rango de velocidad del husillo (husillos 1 y 2): 50-5000 rpm

- Diámetro interior del husillo (husillos 1 y 2): 73 mm

- Ángulo mínimo de indexación del husillo: 0,001° <valor mínimo de entrada>

- Diámetro interior del cojinete del husillo: 120 mm

- Mandril (husos 1 y 2): mandril motorizado de 8" y mandril de sujeción hueco

- Capacidad del depósito de aceite hidráulico: 10 L

- Capacidad del depósito de lubricante: 6 L

- Capacidad del depósito de refrigerante: 285 L

- Capacidad del depósito del enfriador de aceite: 12 L

- Superficie ocupada (sin transportador de virutas): 3702 x 2066 mm

- Tensión: 200 V CA

- Fases: trifásico

- Frecuencia: 50 Hz

- Corriente a plena carga: 182 A

- Corriente nominal del motor del husillo: 122 A

- Capacidad de interrupción: 5 kA

- Potencia nominal: 63 kVA
