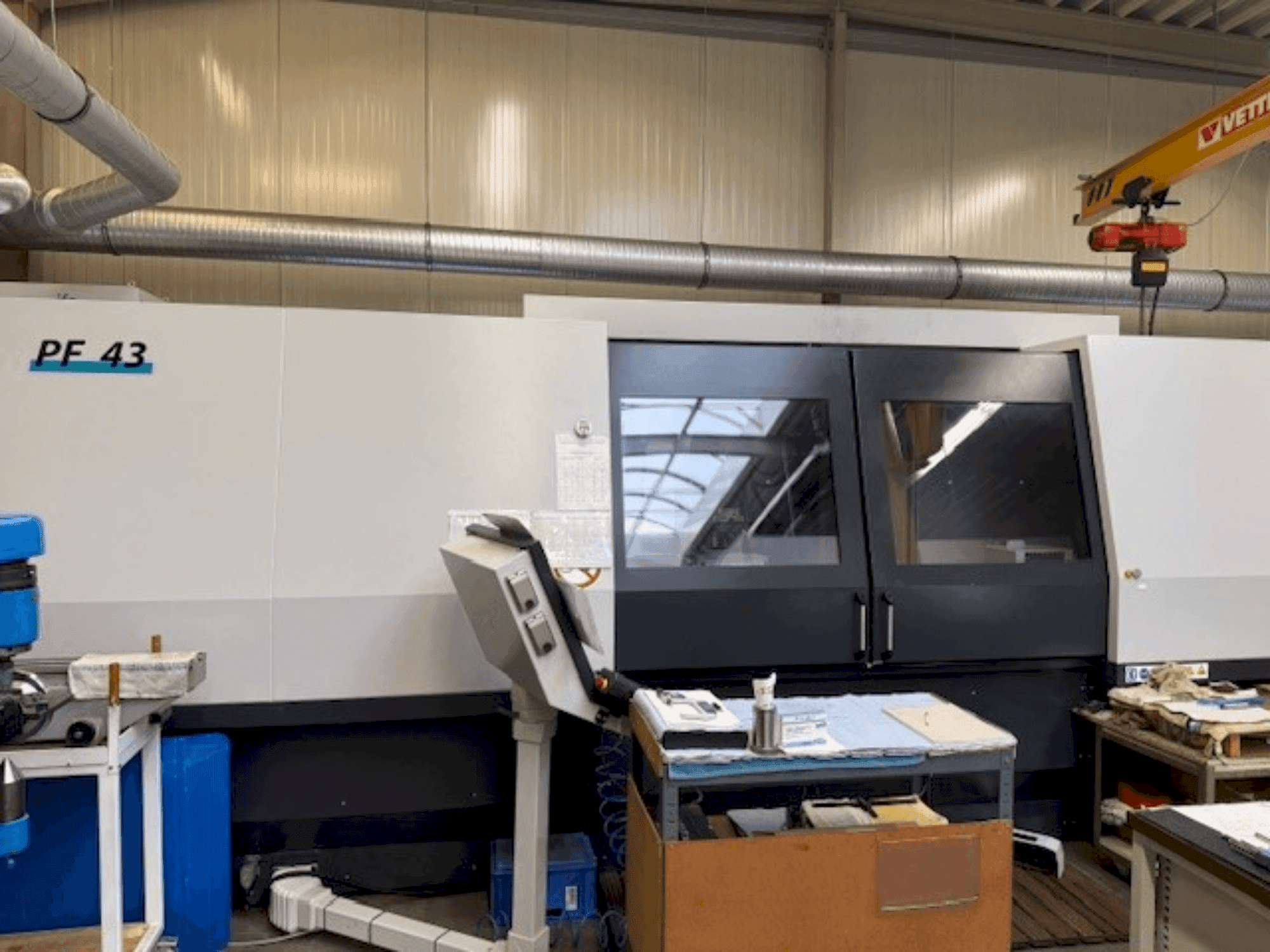

Schaudt - GSN PF43DE-GRI-SCH-2019-00001

Beneficios de la máquina

Ventajas técnicas de la máquina

• 13x soportes para muelas, incluyendo:
• 2x mandril de 3 vías
• 1x mandril magnético
• 1x bisel de tres puntos
• 3x bisel de dos puntos (especial para diámetros mayores)
• 1x soporte especial para vendajes
• 3 husillos de rectificado interior

Más información

Medios Datos eléctricos: Tipo de corriente: 3~ (corriente trifásica)/ Carga conectada: 30 kVA/ Tensión de funcionamiento: 400V/ Corriente nominal: 40A/ Frecuencia: 50Hz/ Protección por fusible: 63A/ Tensión de alimentación de control: 230V AC/ Tensión de control: 24V DC/ Fabricante: Schaudt Schaudt Retrofit: GSN/ Tipo: PF 43 U 1750/ Año de fabricación: aprox. 1990 Retrofit 2019/ Control: CNC Siemens Sinumerik 840D/ Longitud máx. de rectificado: 1.750 mm / posible hasta 1.840 mm/ Diámetro de rectificado: Ø 6 - Ø359 mm/ Altura del centro: 180 mm/ Diámetro máx. de la muela: 500 mm/ Diámetro de la muela: Ø 203,2 mm/ Peso máx. de la pieza (entre centros): aprox. 200 kg/ Portapiezas MK4/ Contrapunto hidráulico: MK4/ Dimensiones (L × A × A): aprox. 6.700 × 2.500 × 2.400 mm + cubeta de refrigeración 2.300 × 1.200 × 0.900 mm/ Peso: aprox. 8.500 kg/ Potencia total necesaria: aprox. 31 kVA/ Potencia del motor del husillo de rectificado: típ. 5,5-7,5 kW/ Portapiezas (taladro del cabezal de mandrinar): MK4 / Ø 24 mm/ Particularidades: Rectificadora de cilindros controlada por CNC para mecanizado exterior e interior. Construcción robusta con alta rigidez para un rectificado preciso./ Equipada con Siemens Sinumerik 840D./ Dispositivo de rectificado interior/ Contrapunto hidráulico/ Tecnología de sensores de equilibrado y rectificado/ Eje B de posicionamiento libre/ Husillo de diamantado/ Sistemas de medición en proceso (longitud/apriete) Mapross/ Mecanismo de puerta automático/ Desplazamiento automático del contrapunto/ Compensación automática del error del cilindro
