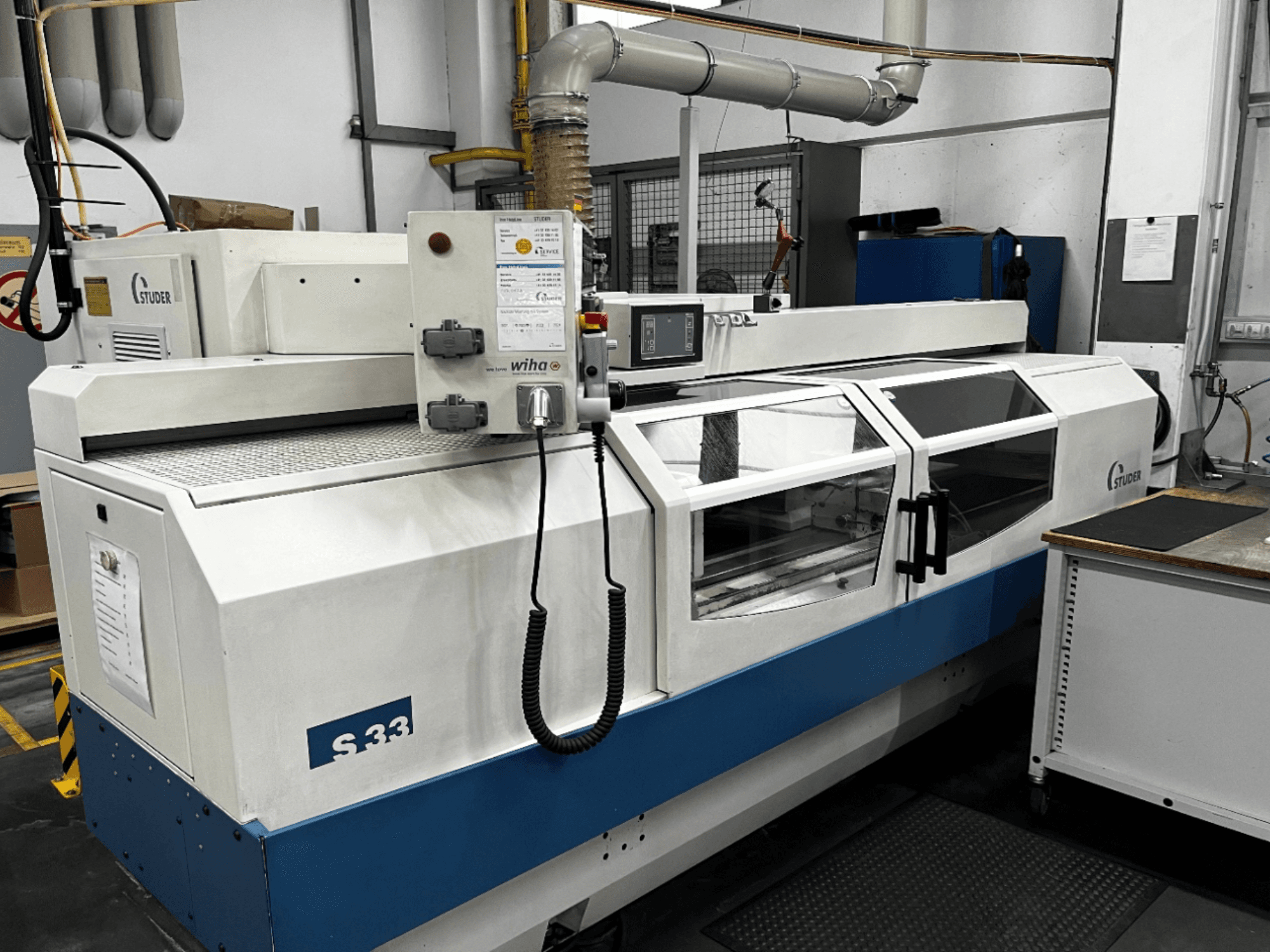

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Distancia entre centros 1000 mm

• Altura entre centros 175 mm

• Longitud máxima de la pieza 1000 mm

• Diámetro máximo de la pieza 175 mm

• Peso máximo de la pieza 120 kg

• Peso máx. de la pieza entre centros 80 kg (1000 mm)

• Peso máx. de la pieza entre centros 120 kg (650 mm)

• Mesa de trabajo giratoria ±8,5

• Bancada de granito S103

• Recorrido eje X 285 mm

• Recorrido eje Z 1000 mm

• Avance programable 0,001-5000 mm/min

• Sistema de medición directa Resolución del eje X 0,0001 mm

• Sistema de medición directa Resolución del eje Z 0,0001 mm

• Margen de giro del cabezal de rectificado 0°-30

• Diámetro máx. de la muela 500 mm

• Ancho de la muela 63 mm

• Diámetro de la muela 203,2 mm

• Diámetro del eje de rectificado 73 mm

• Potencia del motor del eje rectificador 7,5 kW

• Velocidad del husillo 3200 rpm

• Diámetro del cabezal de trabajo 30 mm

• Potencia del motor del cabezal de trabajo 3 kW

• Precisión de redondez de al menos 0,0004 mm

• Diámetro de la caña del contrapunto 50 mm

• Conicidad del contrapunto MK3

• Movimiento hidráulico de la caña del contrapunto

• Movimiento neumático del contrapunto

• Alimentación 400 V ±10

• Frecuencia 50 Hz ±1 Hz

• Tensión de control 24 V DC

• Control CNC Fanuc 21i-TB

• Memoria de programa 64 kB

• Capacidad de programa 125 programas

• Sistema de refrigeración para emulsión

• Capacidad de la bomba de refrigerante 40 l/min a 3 bar

• Capacidad del filtro de banda de papel 375 litros

• Anchura del vellón filtrante 1000 mm

• Capacidad de extracción de niebla hasta 1800 m³/h

• Dimensiones de la máquina 3,5 m x 3 m x 2,2 m

• Peso de la máquina 4000 kg

• Iluminación de la máquina 24 V 36 W

• Utilización 40

Equipamiento adicional

OPCIONAL con cargo adicional

• 9x brida

• 1x luneta Studer con cubierta protectora

• Dispositivo de equilibrado
